苏米就从实际的产品工作中遇到的情况给大家梳理一下关于规范流程图绘制技巧，希望对你的业务流程有更多的帮助，本文仅代表个人使用习惯和经验！
产品经理在绘制流程图时，需要明确流程图的类型，如业务流程图、数据流程图、系统流程图等，以适应不同的场景和需求。选择合适的流程图类型可以有效地传达信息和需求，避免误解和偏差。
一、流程图的重要性和应用场景
流程图不仅帮助产品经理清晰地呈现业务流程和规则，还能在项目管理、市场分析、日常办公等多种场景中发挥作用。它们通过视觉化的方式有效地传达复杂概念，使得团队成员能够快速理解和执行任务。
-
为什么制作流程图？
-
流程图能清晰无误地呈现业务流程和规则。
-
它帮助产品经理理清思路，查缺补漏。
-
流程图方便其他团队成员（如开发、设计等）理解业务，减少沟通障碍。
-
-
流程图是什么？
-
流程图是一种使用简单图标符号和箭头来表示流程走向的示意图，它呈现了业务流程和规则，并具有严格的时间和顺序关系。
-
其优点在于简单直观，一目了然。
-
-
流程图的形式有哪些？
-
基本流程图：最常见的流程图形式。
-
泳道图：也称为跨职能流程图，它结合了流程图和跨职能/关联方/角色/阶段/系统模块等的流程走向。
-
页面交互图：主要展示各个交互页面的跳转流程及规则。
-
二、如何制作基本流程图？
流程图的常见元素和基本结构
实际业务中，流程图往往是基本流程图和泳道图的混合。

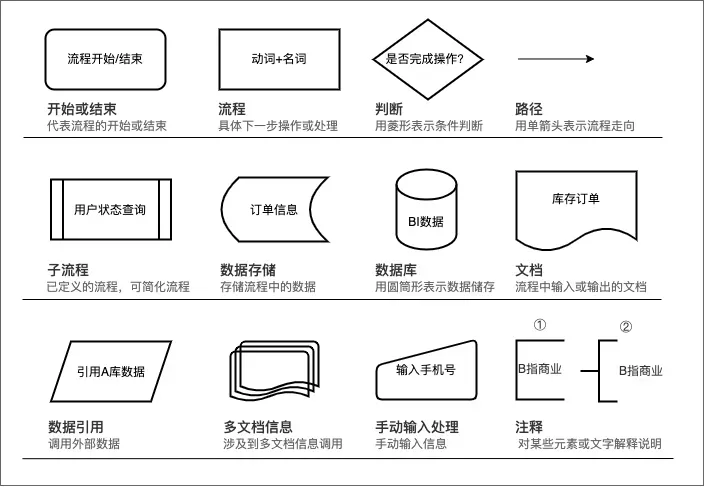

常见元素

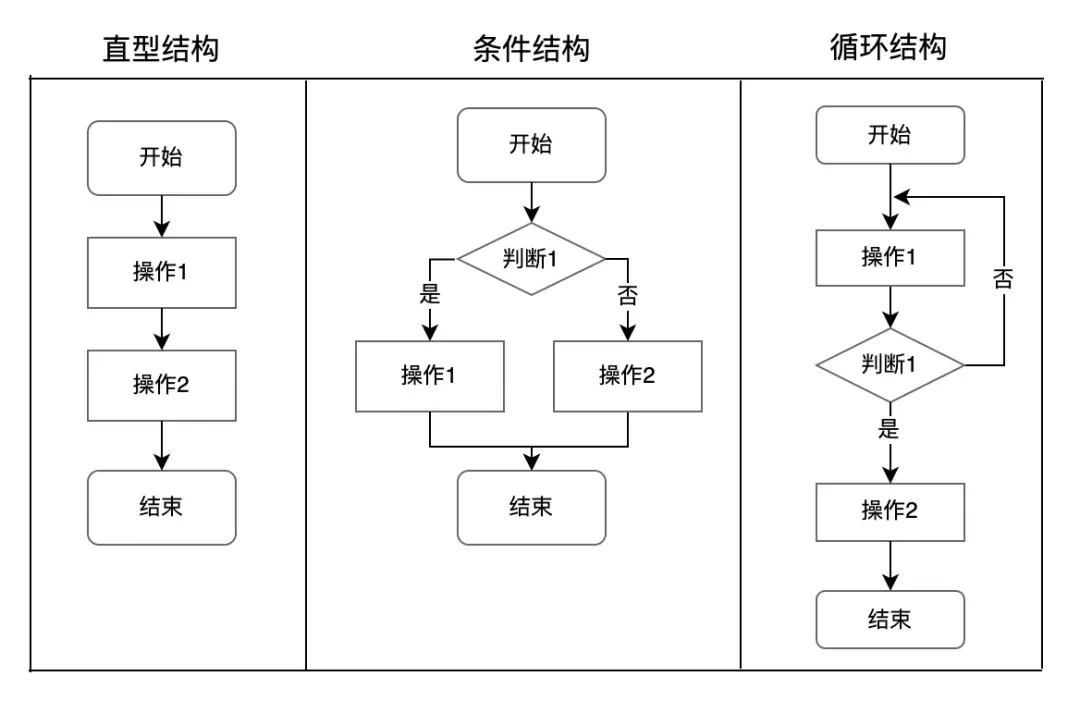

基本结构
流程制作规范
-
-
绘制流程图时，应遵循从左到右、从上到下的顺序排列。
-
流程图符号大小需保持一致。
-
从开始符开始，以结束符结束。开始符号只能出现一次，结束符号可出现多次。
-
流程元素应为单一入口、单一出口。
-
并行关系的处理应放在同一高度。
-
连接线不应交叉。
-
必要时应添加注释，清晰说明流程。
-
先绘制主流程，再绘制细分流程。
-
善用子流程元素简化流程。
-
注意流程要闭环。
-
业务执行步骤描述用词要准确。
-
产品经理画业务流程图的顺序
-
-
理清业务的主要角色和关键流程。
-
先绘制主干流程。
-
再绘制异常流程。
-
最后查缺补漏，完善流程图。
-
三、常用画图工具分享
-
网页版工具：
-
draw.io：https://app.diagrams.net/，无需下载，方便快捷。
-
Processon：https://www.processon.com/diagrams，免费使用但有限制，高级功能需付费。
-
PingCode和Worktile：这两款工具在国内市场占有率高，支持流程图绘制功能，适合团队协作使用。
-
Lucidchart：一个功能强大的在线流程图绘制和协作应用平台，支持多种类型的图表绘制。
-
Creately：提供丰富的图形库和模板，使得创建各种类型的图表变得轻松。
-
即时设计：拥有专业的流程图功能，支持多人同时编辑同一张流程图，方便团队协作和沟通。
-
GitMind：一个免费的思维导图式的多人协作做流程图的工具，支持多人一起做流程图，激发团队合作的力量。
-
Zen Flowchart：以简洁为主的设计，去除了所有复杂且不必要的功能，使得用户能够专注于流程图的创建。
-
Visio：微软推出的流程图制作工具，广泛使用，方便、快速地把业务流程、系统实现流程画出来。
-
中文Mermaid：一款流程图、时序图、关系图等图表的在线画图与编译、绘图和实时编辑器
-
-
电脑端工具：
-
Axure：Axure是有自带了流程图组件库的，可以通过使用组件库快速制作流程图，一般小项目业务流程不复杂的话，苏米习惯性还是直接使用Axure,完全够用
-
Mindjet MindManager：思维导图工具，同时支持流程图、时序图、关系图等
-
亿图图示：模板丰富，适合快速绘制流程图。
-
Visio：微软的专业流程图绘制软件，功能强大。
-
以上就是苏米平时在绘制流程图的规范和技巧整理。
掌握这些技能，你将能够更高效地沟通和推进项目，希望这些信息对你有所帮助，让我们一起提升工作效率，共创卓越产品！
