gpt-image-2 生成大屏设计稿到代码还原：完整实现指南

1小时前 AI编程开发 18 0

将 AI 生成的设计稿还原为可交互的大屏代码，是 AI 辅助开发流程的最后一步。

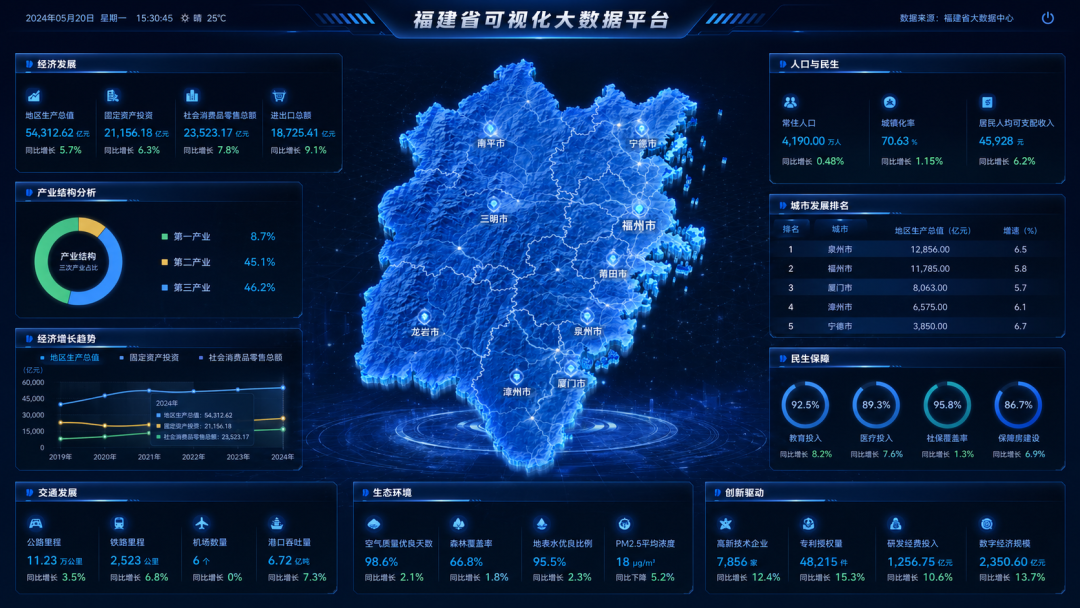

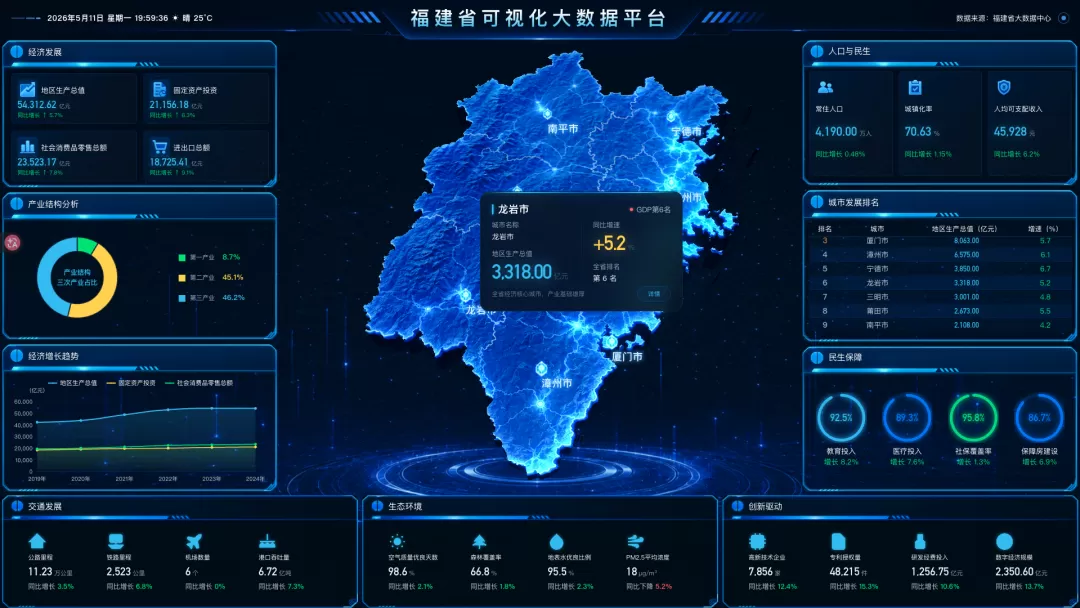

本文基于 gpt-image-2 生成的福建省 GDP 可视化大屏设计稿，完整演示了从素材包到可运行代码的实现过程。

开发流程概述

整个流程分为三步：

用 gpt-image-2 生成可视化大屏设计稿
将设计稿切成素材包
将素材包和三维地图模型塞进代码，让大屏真正动起来

本文聚焦第三步——代码还原。

技术栈

项目使用的技术栈：

React 19 + Vite 7 + TypeScript
样式：LESS（变量 + BEM），未使用 Tailwind
图表：ECharts 6 + echarts-for-react
三维：three.js 0.184（原生写法，未使用 r3f）
自适应：autofit.js

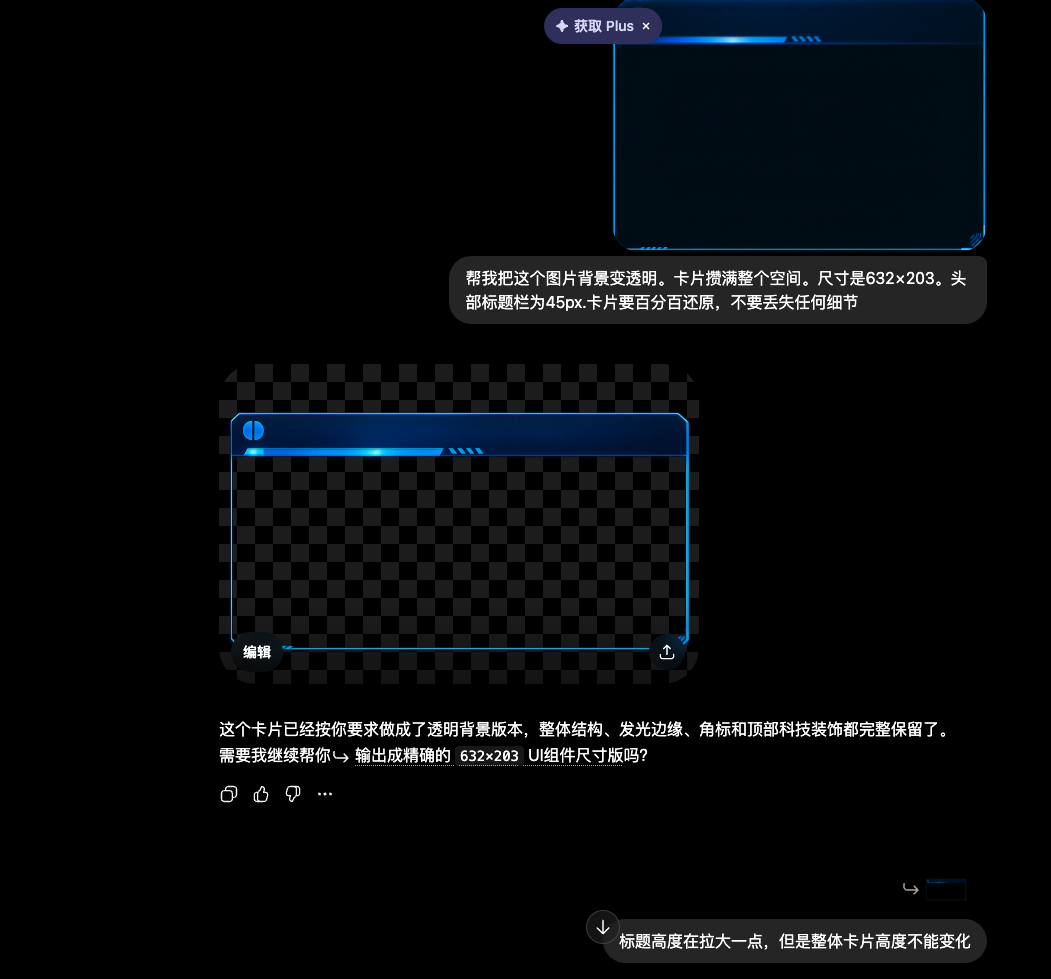

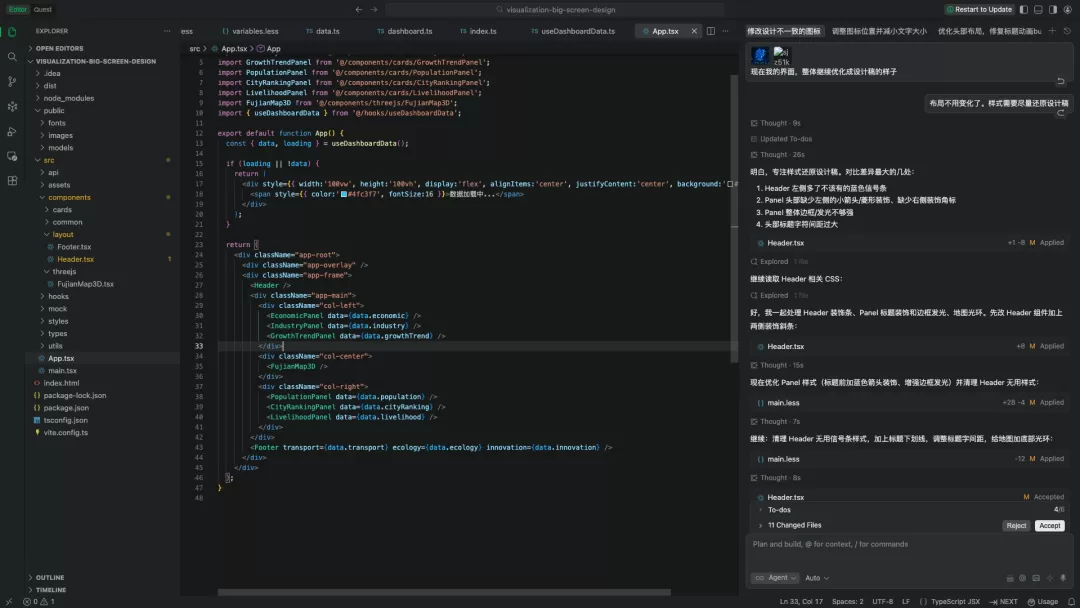

苏米注：将 AI 设计稿还原为代码的过程中，会遇到不少细节问题。比如卡片素材图片的标题高度不符合预期、图标切割结果不理想等。关键是多与 AI 交互，让它逐步修改直到满意。

最终将项目拆成三块分开处理：页面布局 + 自适应、图表数据、三维场景。三块各自调通后，再拼在一起。

第一块：页面布局 + 自适应

使用 autofit.js 整体缩放

大屏开发最大的痛点是分辨率。设计稿按 1920×1080 绘制，但实际展示设备从 1366 笔记本到 4K 拼接屏都有可能。

两种解决方案：

所有尺寸按百分比/vw/vh 编写
按 1920×1080 编写，整体做一次 CSS transform: scale 缩放

第二种方案更省心——按设计稿像素编写，最后整体缩放贴满屏幕。autofit.js 就是做这件事的。

在 main.tsx 中初始化一次：

import autofit from "autofit.js";

autofit.init({
  dh: 1080,   // 设计稿高度
  dw: 1920,   // 设计稿宽度
  el: "body", // 缩放的目标元素
  resize: true,
});

注意：API 参数名是 dw/dh/el，不是文档里有时写的 designWidth/designHeight。

布局用 Flex 而非 Grid

虽然很多文章推荐大屏用 CSS Grid，但实际开发中 Flex 更灵活，尤其是列宽不等、卡片数量不等的情况。

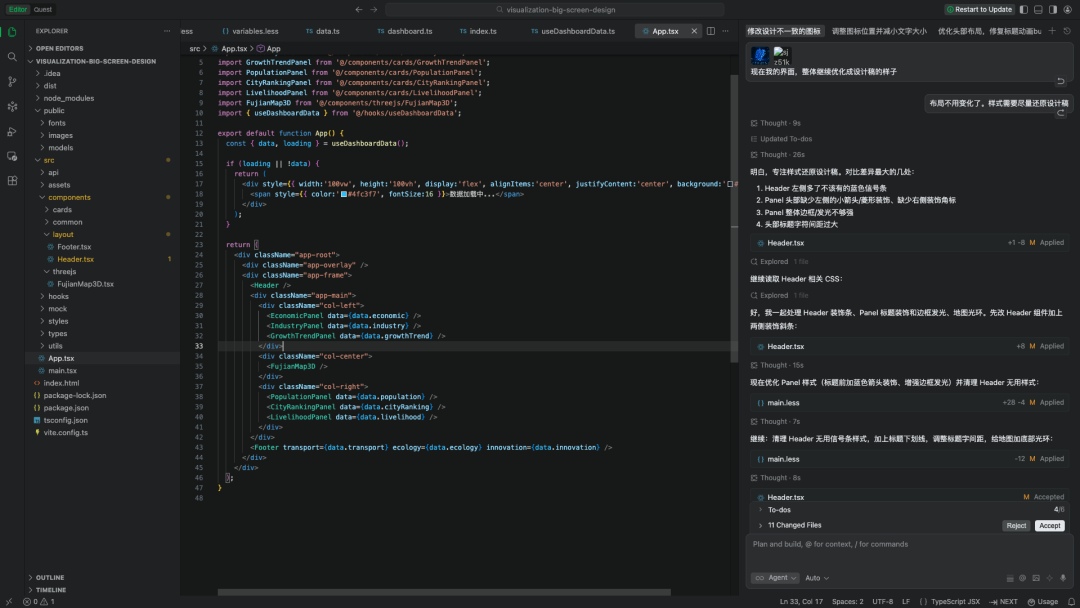

项目结构：

对应的 LESS：

.app-main {
  flex: 1;
  display: flex;
  gap: 8px;
  min-height: 0;
  overflow: hidden;
}
.col-left, .col-right { width: 490px; }
.col-center           { flex: 1; }

左右两列定宽 490px，中间 flex:1 留给地图。整体背景用 background-image 铺上大屏底图，卡片叠在上面。

落地细节

底色：使用 #061224，与素材包中深色底的卡片无缝贴合，无需再抠边
进场动画：列之间分别用 slideInLeft / scaleIn / slideInRight 做错峰淡入，观感比同时出现更舒适
字体：中文使用 Microsoft YaHei / PingFang SC 系统字体，数字指定 DIN Alternate / Consolas 等宽字体

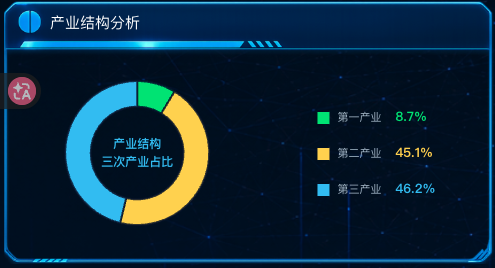

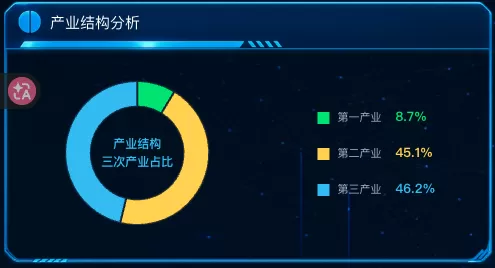

第二块：图表

使用 echarts-for-react 封装 ECharts，避免直接操作 DOM。

为什么不用原生 echarts.init()

使用 echarts-for-react 可以避免"ECharts 初始化时 DOM 还没尺寸，图表渲染不出来"的问题。它内部会监听容器尺寸，React 组件挂载后自动 init 并在尺寸变化时 resize。

import ReactECharts from 'echarts-for-react';

配合父容器 flex: 1; min-height: 0，100% 宽高就能自然撑起来。

深色发光风格配置

ECharts 默认是浅色主题，调成大屏风格需要修改以下配置：

// 取消默认白底
backgroundColor: 'transparent',

// 统一文字颜色
textStyle: { color: 'rgba(255,255,255,0.8)' },

// 面积图渐变（上亮下透）
areaStyle: {
  color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [
    { offset: 0, color: 'rgba(79,195,247,0.25)' },
    { offset: 1, color: 'rgba(79,195,247,0.01)' },
  ])
},

// 网格线压暗 + 虚线
splitLine: {
  lineStyle: { color: 'rgba(27,128,255,0.08)', type: 'dashed' }
},

// 隐藏 Y 轴轴线，只保留刻度
yAxis: { axisLine: { show: false }, axisTick: { show: false } },

颜色使用 LESS 变量（@color-cyan #4fc3f7、@color-yellow #ffd740、@color-green #00e676）保持整屏统一。

第三块：三维地图

这部分耗时最长，也最容易踩坑。FujianMap3D.tsx 写了 400 多行，核心逻辑如下：

使用 GLB 而非 GLTF

Blender 导出时选择 .glb（二进制打包），而非 .gltf（JSON + 外部资源）。GLB 加载时一次 HTTP 请求就能拿到模型+纹理，避免处理相对路径问题。

import { GLTFLoader } from 'three/examples/jsm/loaders/GLTFLoader.js';

const gltfLoader = new GLTFLoader();
gltfLoader.load('./models/福建省3.glb', (gltf) => {
  const model = gltf.scene;
  model.scale.set(1.8, 1.8, 1.8);
  model.position.set(0.15, 0.5, 0);
  scene.add(model);
  model.updateMatrixWorld(true); // 后面要取子节点世界坐标，必须先刷一次
});

相机、灯光与色调

大屏地图的视觉关键是斜上方俯视 + 多光源冷色调：

const camera = new THREE.PerspectiveCamera(50, width / height, 0.1, 100);
camera.position.set(0, 2.17, 1.25);   // 微斜俯视
camera.lookAt(0, 0, 0);

const renderer = new THREE.WebGLRenderer({ antialias: true, alpha: true });
renderer.setClearColor(0x000000, 0);  // 透明背景，露出大屏底图
renderer.toneMapping = THREE.ACESFilmicToneMapping;
renderer.toneMappingExposure = 1.2;

灯光共 4 盏：顶光 + 右侧白光 + 左侧蓝光补光 + 正前方蓝光衬光，叠一层淡蓝色环境光。全部使用 DirectionalLight 即可。

OrbitControls 限位

大屏地图允许用户小范围转动，但不能随便翻转。OrbitControls 必须限制范围：

controls.enablePan = false;
controls.minDistance = 2.5;
controls.maxDistance = 3;
controls.minPolarAngle = controls.maxPolarAngle = Math.PI / 6; // 固定 30° 俯视
controls.minAzimuthAngle = -Math.PI / 9;
controls.maxAzimuthAngle = -Math.PI / 18;

Bloom 与透明背景的兼容问题

UnrealBloomPass 默认会把整个画面（包含背景）一起处理，导致透明底被涂成黑色，大屏底图被完全盖住。

解决方法是修改 bloomPass 内部两个材质的混合模式，让它只叠加 RGB、不动 alpha：

const bp = bloomPass as any;

bp._basic.transparent = true;
bp._basic.depthTest = false;
bp._basic.depthWrite = false;

bp.blendMaterial.blending = THREE.CustomBlending;
bp.blendMaterial.blendSrc = THREE.SrcAlphaFactor;
bp.blendMaterial.blendDst = THREE.OneFactor;
bp.blendMaterial.blendSrcAlpha = THREE.ZeroFactor;
bp.blendMaterial.blendDstAlpha = THREE.OneFactor;
bp.blendMaterial.transparent = true;

Bloom 参数保持温和：strength=0.3, radius=0.2, threshold=0.2，过高会糊成一片。

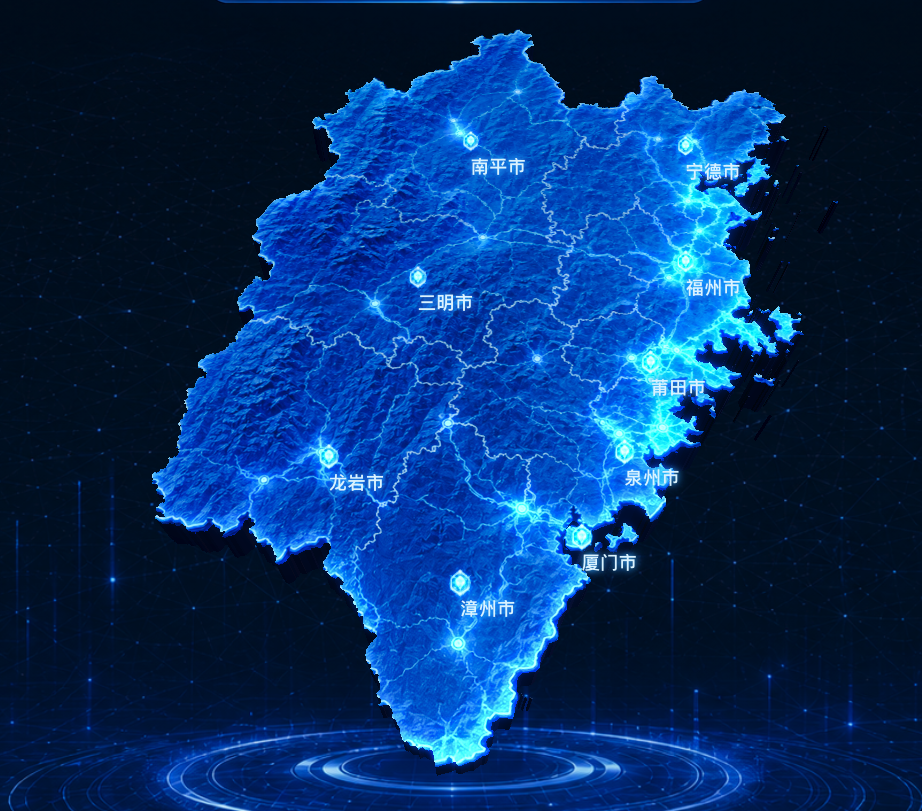

城市点位：精灵图 + HTML 标签

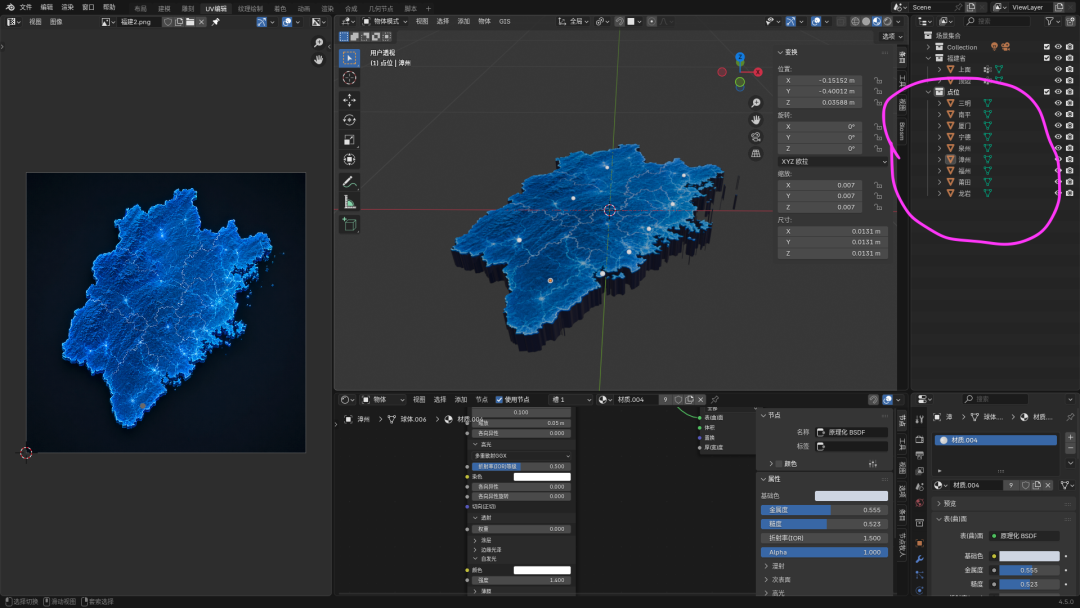

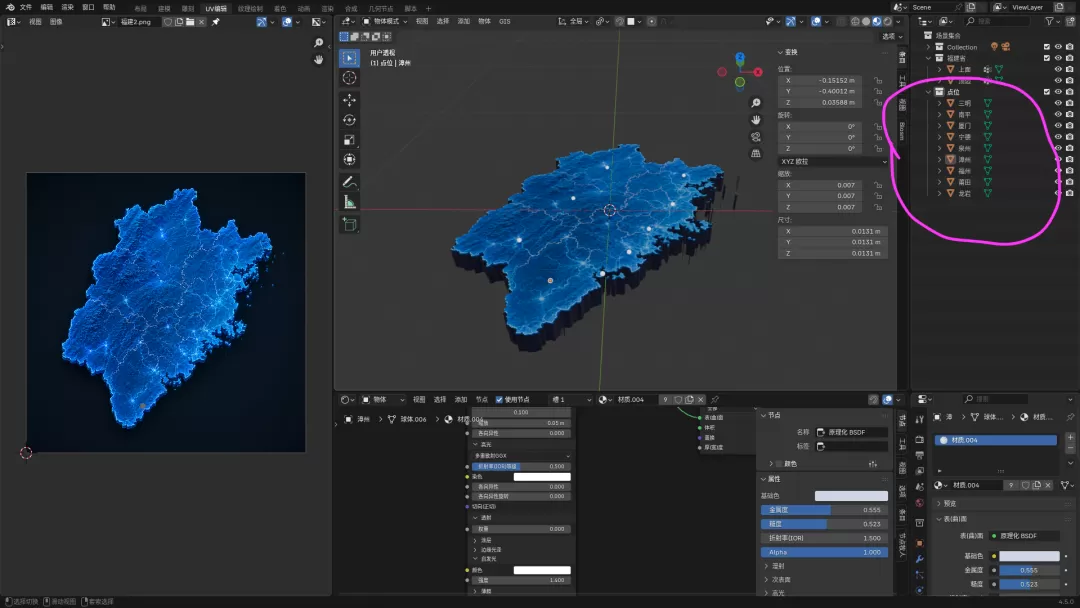

Blender 中给每个地市占位节点命名（福州、厦门…）。代码中遍历模型，隐藏原节点，在其世界坐标上放置精灵图（THREE.Sprite），同时创建 HTML 元素作为标签层。

model.traverse((obj) => {
  const cityName = matchCityName(obj.name);
  if (!cityName) return;

  const worldPos = new THREE.Vector3();
  obj.getWorldPosition(worldPos);
  obj.visible = false;

  const sprite = new THREE.Sprite(spriteMaterial.clone());
  sprite.position.copy(worldPos);
  sprite.scale.set(0.06, 0.06, 0.06);
  sprite.userData = { cityName, isCityMarker: true };
  scene.add(sprite);
});

HTML 标签每帧根据摄像机投影更新屏幕坐标。文字使用 HTML 而非 Canvas 纹理的好处是可以直接用 CSS 的 text-shadow 做发光，像素永远清晰。

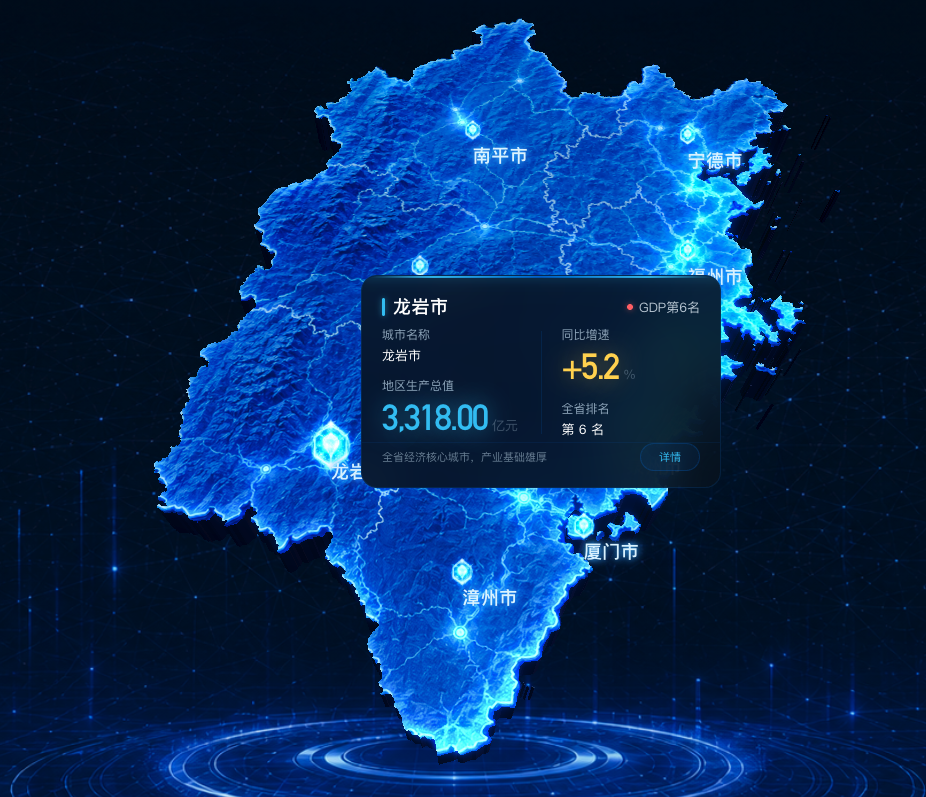

点击城市弹出详情

使用 Raycaster 检测精灵图点击：

raycaster.setFromCamera(mouse, camera);
const intersects = raycaster.intersectObjects(citySprites);
if (intersects.length > 0) {
  const cityName = intersects[0].object.userData.cityName;
  setSelectedCity(cityName);
  setCardPos({ x: event.clientX - rect.left, y: event.clientY - rect.top });
}

弹窗是绝对定位的 React 组件，而非画在 canvas 中。这样样式调整自由，还能直接用 backdrop-filter: blur 做毛玻璃效果。

出场动画

使用 easeOutBack 缓动做弹性入场：模型从 scale 0 弹到 1.8，精灵图延迟 0.2s 出现，HTML 标签延迟 0.4s 淡入，层次感明显。

autofit 缩放下的 DPR 处理

这是一个隐蔽的坑：autofit.js 用 CSS transform: scale 缩放整个 body，此时 window.devicePixelRatio 和 WebGL 渲染缓冲区的实际像素不一致，直接用 renderer.setSize 会导致画面模糊。

正确做法是自己计算渲染尺寸：

const handleResize = () => {
  const rect = container.getBoundingClientRect();
  const dpr = Math.min(window.devicePixelRatio, 2);
  camera.aspect = rect.width / rect.height;
  camera.updateProjectionMatrix();
  renderer.setDrawingBufferSize(
    Math.round(rect.width * dpr),
    Math.round(rect.height * dpr),
    dpr
  );
  composer.setSize(Math.round(rect.width * dpr), Math.round(rect.height * dpr));
};

setDrawingBufferSize 是比 setSize 更底层的 API，不会改变 canvas 的 CSS 尺寸——这正是 autofit 场景下需要的。

整合后的问题

三块单独调通后，放入同一个 App.tsx 中整体运行，遇到的问题：

3D 画面背景变黑：Bloom 的 alpha 通道未处理
标签跟精灵图错位：模型加了 scale/position 后未调用 updateMatrixWorld(true)
autofit 缩放后三维画面变糊：DPR 问题，用 setDrawingBufferSize 解决
图表高度为 0：父容器需加 min-height: 0，否则 flex 子项不会收缩

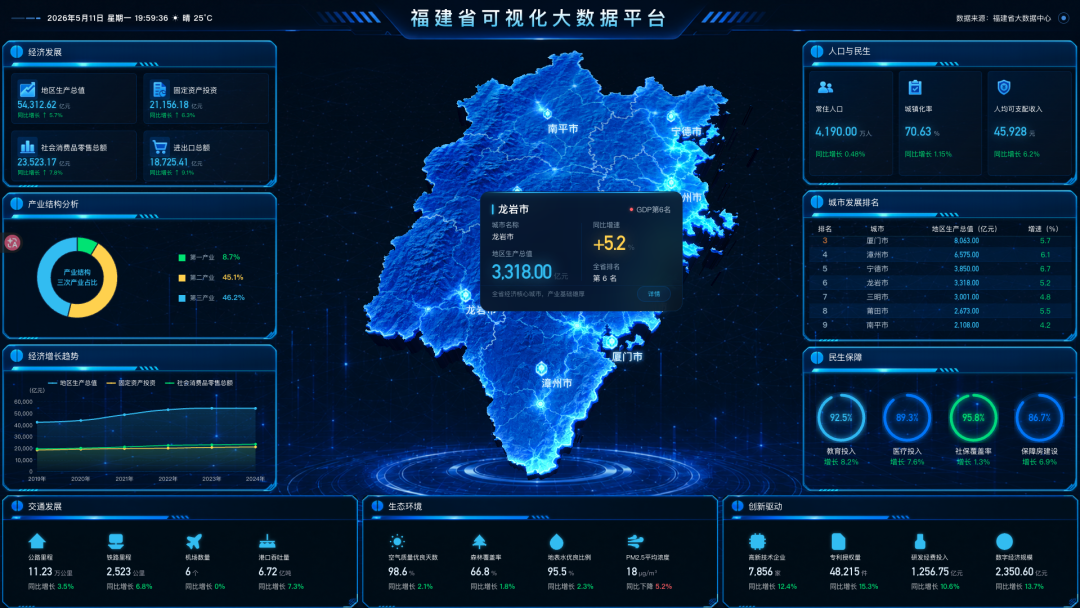

还原度对比

整体还原度约八九成。差距主要在：

发光边缘细节：设计稿中的光效是 AI + PS 调出的，代码 Bloom 是全局均匀的，无法做到那么精准
三维地图纹理质感：GPT 生成的贴图比纯色好，但与设计稿对比仍略粗糙
部分图标未完全还原：重复性操作较多

但实际使用已足够：数据可接入、图表可联动、地图可点击弹框，全链路可交互，不是死图。

全流程总结

从 AI 设计稿到可交互大屏，经过的链路：

gpt-image-2 → 切素材包 → Blender 建模导 GLB → React + Vite 工程 → ECharts 配图表 → three.js 做三维 → autofit 做自适应

每一步都有独立的坑，但每一步的坑都是可复用的沉淀。

下次做大屏时的优化方向：

制作工程提示词模板
Blender 灯光设置存为预设
three.js 的 Bloom alpha patch、DPR resize、精灵图+HTML 标签等套路可直接复用

下一步：尝试带地市边界高亮的版本——每个地级市是独立 mesh，悬停整块亮起、点击弹数据卡。省级轮廓数据 DataV 上有现成的 geojson，流程为：geojson → SVG → Blender 拉伸 → 每个 mesh 单独命名。

苏米注：AI 辅助开发的核心价值不在于一次性生成完美结果，而在于快速迭代和可复用沉淀。将 AI 生成的设计稿还原为代码的过程中，虽然会有细节偏差，但全链路可交互的大屏已经具备实际使用价值。
